塑料熔融指數(shù)儀是一種用于測定熱塑性塑料熔融流動速率的測試設備，其數(shù)據(jù)是塑料性能檢測中的重要指標。為了確保測試結果的準確性和可比性，國內外均制定了嚴格的測定標準，如ISO 1133、ASTM D1238和GB/T 3682等。這些標準為設備的操作、樣品處理、測試條件以及數(shù)據(jù)計算等方面提供了統(tǒng)一的規(guī)范。本文將詳細解析塑料熔融指數(shù)儀的主要測定標準及其應用。

一、塑料熔融指數(shù)儀的核心測定標準

1. ISO 1133：塑料——熔體流動速率的測定

簡介：ISO 1133是國際上廣泛采用的測定標準，涵蓋了熔體質量流動速率（MFR）和熔體體積流動速率（MVR）的測定。

主要內容：

(1) 規(guī)定了測試溫度（如190℃、230℃）和負載條件（如2.16kg、5kg）。

(2) 提供了MFR和MVR的計算公式及數(shù)據(jù)采集方法。

(3) 要求對設備的溫控精度進行校準（±0.2℃以內）。

適用范圍：聚乙烯（PE）、聚丙烯（PP）、聚碳酸酯（PC）等多種熱塑性塑料。

1. ASTM D1238：熔體流動速率的標準測試方法

簡介：ASTM D1238是美國材料與試驗協(xié)會制定的標準，廣泛用于北美及其他地區(qū)。

主要內容：

(1) 根據(jù)材料不同，分為“方法A”（質量法）和“方法B”（體積法）兩種測試方式。

(2) 對設備的切料頻率和數(shù)據(jù)記錄方法提出了具體要求。

(3) 標準強調了測試前樣品的處理和設備清潔，以保證數(shù)據(jù)的準確性。

適用范圍：適用于包括工程塑料、包裝材料等在內的多種塑料。

1. GB/T 3682：國內塑料熔體流動速率測定標準

簡介：GB/T 3682是國家標準，與ISO 1133在內容上基本一致，同時更適配國內材料和設備。

主要內容：

(1) 規(guī)定了樣品的制備要求，包括顆粒大小和預處理時間。

(2) 對測試環(huán)境提出了具體要求，如室溫范圍應在23±2℃。

(3) 數(shù)據(jù)記錄方式和計算公式與ISO 1133一致。

二、測定標準對測試的具體要求

1. 測試溫度與負載

不同塑料有特定的測試溫度和負載要求。例如：

聚乙烯（PE）：190℃，2.16kg；

聚丙烯（PP）：230℃，2.16kg；

聚碳酸酯（PC）：300℃，1.2kg。

標準明確要求溫度誤差不超過±0.2℃，負載精度誤差小于1%。

2. 樣品制備

樣品需經(jīng)過充分干燥，避免水分對熔融指數(shù)的影響。

顆粒大小要均勻，避免填充不均導致數(shù)據(jù)誤差。

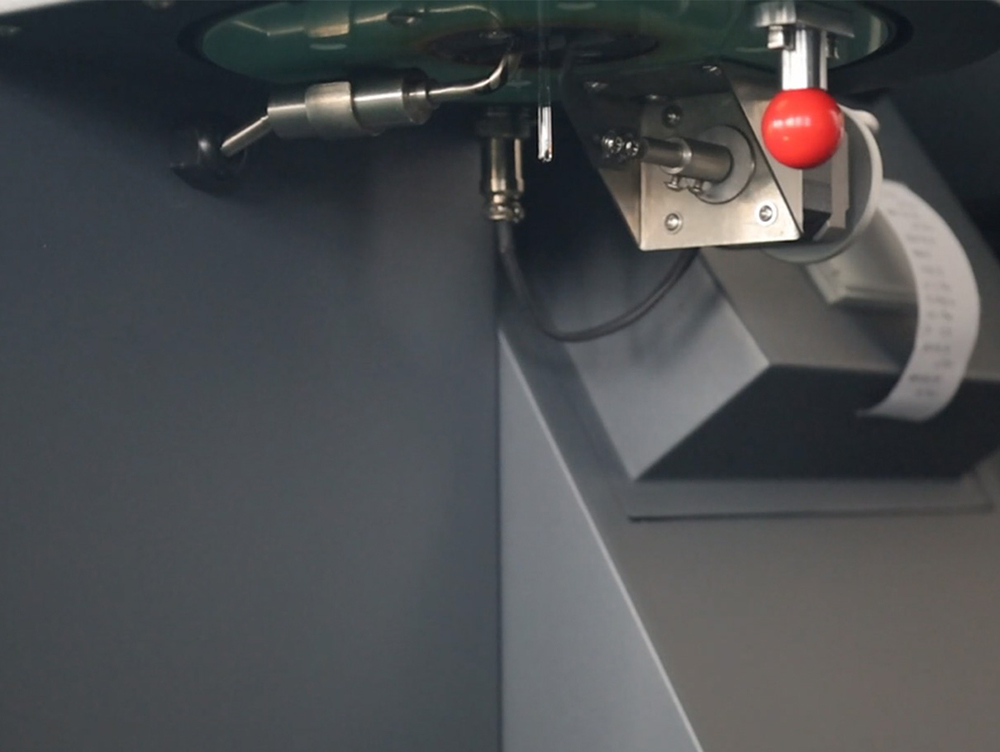

3. 設備校準

測定標準要求定期對熔融指數(shù)儀的溫控系統(tǒng)、負載裝置、?？诔叽邕M行校準，確保設備的測試精度。

4. 測試重復性

ISO 1133和ASTM D1238均要求每次測試需至少重復3次，取平均值作為最終結果。

5. 數(shù)據(jù)處理

按照標準，測試結果需換算為“g/10分鐘”或“cm3/10分鐘”形式，便于不同材料和設備間的數(shù)據(jù)比較。

三、塑料熔融指數(shù)儀測定標準的實際應用

1. 塑料生產企業(yè)

確保原材料質量符合標準化要求，為下游加工提供穩(wěn)定的流動性能數(shù)據(jù)。

2. 第三方檢測機構

提供符合ISO、ASTM或GB標準的檢測報告，幫助企業(yè)完成產品出口認證。

3. 新材料研發(fā)

測試不同配方材料的流動性能，為工藝設計和產品優(yōu)化提供依據(jù)。

4. 質量控制

在生產過程中，通過熔融指數(shù)儀的測試，監(jiān)控不同批次材料的一致性。

四、選購符合測定標準的熔融指數(shù)儀

在選購熔融指數(shù)儀時，需重點關注以下幾點：

1. 標準支持范圍

確保設備符合ISO 1133、ASTM D1238和GB/T 3682等相關標準要求。

2. 設備性能

溫控范圍、負載精度及切料頻率需滿足標準的精度要求。

3. 品牌與服務

選擇具備標準認證的品牌，確保設備的長期穩(wěn)定性及售后服務支持。

五、總結

塑料熔融指數(shù)儀的測定標準（如ISO 1133、ASTM D1238、GB/T 3682）為測試設備的操作和結果的可比性提供了統(tǒng)一的規(guī)范。這些標準涵蓋了測試溫度、負載、樣品制備、數(shù)據(jù)處理等多個方面，確保測試結果的科學性和可靠性。在實際應用中，企業(yè)和實驗室需嚴格按照相關標準執(zhí)行測試，同時選用符合標準的高性能設備，以提升檢測效率并滿足國際化需求。
